超音波スプレー装置

超音波スプレー装置は、材料科学、冶金工学技術、機械工学などの多くの分野で広く使用されている高度なスプレー技術装置です。

お問い合わせを送信

製品説明

Suzhou Airco Machinery Equipment Co., Ltd.は、スプレー装置の製造と開発を専門とする技術革新的な企業です。当社には、溶射装置、材料、およびプロセスの研究開発および生産に専念する技術的才能のあるグループがいます。当社は世界の先進技術を幅広く吸収し、新型の高エネルギープラズマ溶射装置、超音波溶射装置、アーク溶射装置などを独自に開発してきました。また、生産工程の簡素化と生産効率の向上にも取り組んでいます。当社は中国で初めて、インテリジェントで自動化された生産を実現するタッチスクリーン制御のスプレー装置を開発しました。

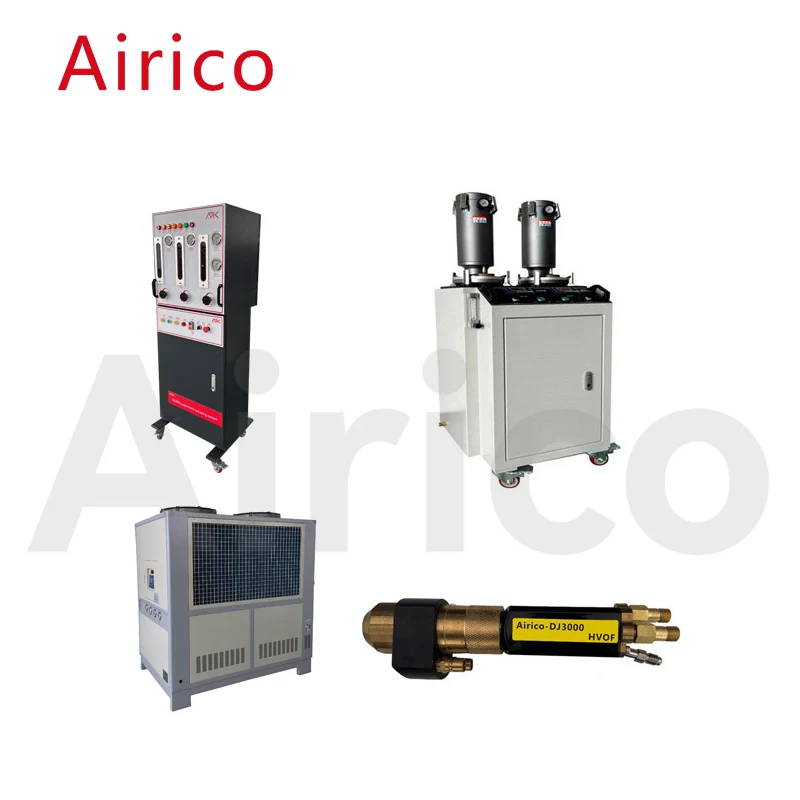

Airico-DJ3000 超音波スプレー装置用制御盤

Supersonic Spray Equipment

Airico-DJ3000 超音波溶射システムは、海外の同様の製品と比較して高度なレベルを備えており、優れた性能と簡単な操作を備えています。スプレープロセスの自動化操作を実現し、リアルタイムでシステムを監視し、スプレーガンの作業プロセスを動的に制御し、システム障害に即座に対応できます。

Airico-DJ3000 超音速制御盤パラメータ表

番号	プロジェクト	基本パラメータ
1	入力電源	単相AC220V、50hz
2	入力電力	300W
3	制御タイプ	PLC制御
4	ガスの種類と圧力	プロパン 0.65MPa
5	酸素圧力	1.2Mpa
6	空気圧	0.8MPa
7	窒素圧	1.2Mpa
8	水素圧力	0.3～0.4MPa
9	制御盤の寸法	600×600×1760mm
10	制御盤重量	130KG

超音波スプレー装置用粉体供給装置

Supersonic Spray Equipment

Airico-DJ3000 超音速高速火炎溶射粉体供給装置は、溶射粉体を保管し、プロセス要件に従ってスプレーガンに供給するために使用される装置です。粉体供給ガスには窒素ガスが使用されており、噴霧された粉体は粉体供給ガスの霧化振動によって粉体供給装置の出口まで輸送されます。粉末供給ガスとともに粉末供給バケットから出て、スプレーガンに入ります。粉体の供給速度は制御盤のポテンショメータを調整することで調整できます。

Airico-DJ3000 超音波スプレー装置用粉体供給装置のパラメータ

番号	プロジェクト	基本パラメータ
1	粉体の供給方法	スクレーパーエア式
2	ダブルチューブ容量	6.0L
3	粉末ガスを送る	窒素
4	粉体供給空気圧	1.2～1.3MPa
5	粉体供給速度	0～160g/分
6	粉体吐出精度	±1%
7	粉体搬送ガス流量	400～800L/h
8	粉体供給装置の外形寸法	500×460×1300mm
9	粉体フィーダーの重量	50KG

超音波噴霧装置用冷却システム

Supersonic Spray Equipment

デュアルコンプレッサードライブにより、マシン全体の体積が減り、スペースが増えます。主にノズルとシールリングを効果的に冷却するために使用され、ノズルとシールリングの寿命を延ばすという目的を達成します。

Airico-DJ3000 超音波スプレー装置冷却系パラメータ表

番号	プロジェクト	基本パラメータ
1	ユニット登場	1330×780×1310mm
2	循環水容量	250KG
3	冷凍能力	32.2KW
4	出口水温の変動	5℃
5	電源	3P AC380 50hz/60hz
6	コンプレッサー	デュアルコンプレッサー	原産地: ダイキン、日本
7	出口圧力	4-8KG調整可能	排水流量	4m3/h
8	外部循環ポンプ	定格電力 1.1KW	定格電流 1.5A
9	冷媒注入量	11KG	冷凍媒体	F22
10	ファンの電力	85W×2
11	総入力電力	13.5KW
12	重さ	450KG

超音波噴霧装置スプレーガン

Supersonic Spray Equipment

Airico-DJ3000 超音速火炎スプレーガンは、燃料としてプロパン、燃焼補助ガスとして酸素、冷却石炭として空気と水を、そして粉末供給として窒素を使用します。スプレーガンは長時間連続して安定して動作できます。

Airico-DJ3000 超音波スプレー装置用スプレーガンパラメータ表

番号	プロジェクト	基本パラメータ
1	火炎速度	2800m/秒
2	炎の温度	3200℃
3	スプレーガンの出力	100KW（換算値）
4	粉体粒子速度	550-650m/秒
5	冷却方法	水冷/空冷
6	冷却水流量	9.5L/分
7	コーティングの気孔率	＜1%
8	結合強度	＞70Mpa
9	スプレーに適した粉末サイズ	5～120μm
10	ガス（プロパン）圧力	0.65MPa
11	酸素圧力	1.1Mpa
12	空気圧A	0.75MPa
13	窒素圧	1.2Mpa
14	水素圧力	0.35MPa
15	スプレーガンの外形寸法	420×230×50
16	スプレーガンの重量	2.8KG
