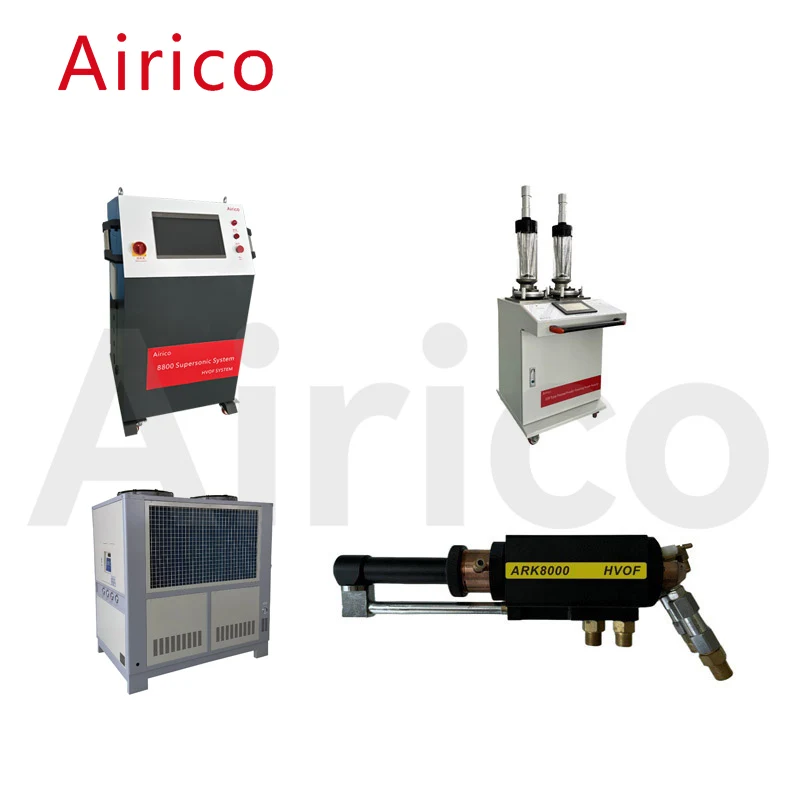

超音波噴霧装置制御盤 Airico-JP8800 はシステムの制御センターです。最新のテクノロジーを使用してシステム全体を自動制御します。操作、設定、ヘルプ、表示、プロセスおよび障害アラーム監視を統合するタッチコントロールターミナルを使用しており、より使いやすく、よりシンプルかつ直感的に操作できます。
|
番号 |
プロジェクト |
基本パラメータ |
|
1 |
制御タイプ |
タッチスクリーン+MFC+PLC制御を制御 |
|
2 |
入力電力 |
550W |
|
3 |
灯油圧力・流量 |
1.3Mpa 22～24L/h |
|
4 |
酸素圧力・流量 |
1.6Mpa 25-40m3/h |
|
5 |
キャリアガス圧力/流量 |
0.35～0.4Mpa 1～1.4m3/h |
|
6 |
制御盤外形寸法 |
500×550×1064mm |
|
7 |
制御盤重量 |
59KG |
Airico-JP8800 超音速高速火炎溶射粉体供給装置は、溶射粉体を保管し、プロセス要件に従ってスプレーガンに供給するために使用される装置です。粉体供給ガスとして窒素またはアルゴンを使用し、噴霧された粉体は底部粉体供給スクレーパーの回転によって粉体出口に到達し、粉体供給ガスとともにスプレーガンに入ります。粉体の供給速度は制御盤のポテンショメータを調整することで調整できます。
|
番号 |
プロジェクト |
基本パラメータ |
|
1 |
粉体の供給方法 |
スクレーパー エア式 |
|
2 |
ダブルチューブ容量 |
7.0L |
|
3 |
粉末ガスを送る |
窒素またはアルゴン |
|
4 |
粉体供給空気圧 |
0.45MPa |
|
5 |
窒素の圧力と流量 |
0.6～1.0Mpa 1.0～1.4m3/h |
|
6 |
粉体供給速度 |
0～150g/分 |
|
7 |
粉体吐出精度 |
±1% |
|
8 |
粉体供給ガスの外形寸法 |
500×400×1300mm |
|
9 |
粉体フィーダーの重量 |
50KG |
デュアル コンプレッサー ドライブにより、マシン全体の体積が減り、スペースが増えます。主にノズルとシールリングを効果的に冷却するために使用され、ノズルとシールリングの寿命を延ばすという目的を達成します。
|
番号 |
プロジェクト |
基本パラメータ |
||
|
1 |
ユニット登場 |
2330×1000×1720（mm） |
||
|
2 |
循環水タンク容量 |
530L |
||
|
3 |
冷凍能力 |
76.8KW |
||
|
4 |
出口水温の変動 |
5～35℃ |
||
|
5 |
電源 |
3P AC380 50HZ/60HZ |
||
|
6 |
コンプレッサー |
デュアルコンプレッサー |
原産地: 日本、山陽 |
|
|
7 |
出口圧力 |
4-10KG調整可能 |
排水流量 |
6m3/h |
|
8 |
外部循環ポンプ |
定格電力 1.1KW |
定格電流 |
1.5A |
|
9 |
冷媒注入量 |
15KG |
冷凍媒体 |
F22 |
|
10 |
ファンの電力 |
85W×2 |
||
|
11 |
総入力電力 |
26KW |
||
|
12 |
重さ |
1500KG |
||
Airico-8000 燃料超音速火炎スプレーガンは、燃料として航空精製灯油、助燃ガスとして酸素、冷却石炭として空気と水を、そして粉末供給に窒素を使用します。スプレーガンは長時間連続して安定して動作できます。
|
|
プロジェクト |
基本パラメータ |
|
1 |
火炎速度 |
2100m/秒 |
|
2 |
炎の温度 |
3000℃ |
|
3 |
スプレーガンの出力 |
150KW（換算値） |
|
4 |
粉体粒子速度 |
1100m/秒 |
|
5 |
冷却方法 |
水冷 |
|
6 |
冷却水流量 |
9.5L/分 |
|
7 |
コーティングの気孔率 |
＜1% |
|
8 |
結合強度 |
＞90Mpa |
|
9 |
スプレーに適した粉末サイズ |
10～45μm |
|
10 |
燃圧 |
1.2Mpa |
|
11 |
酸素圧力 |
1.6Mpa |
|
12 |
窒素圧 |
0.5MPa |
|
13 |
スプレーガンの外形寸法 |
80×90×300mm |
|
14 |
スプレーガンの重量 |
4.8KG |
