コールドスプレー装置

以下に、コールドスプレー装置をより深く理解していただくために、高品質のコールドスプレー装置を紹介します。蘇州愛理機械設備有限公司は、装置の製造と研究開発に特化した技術革新企業です。アーク溶射装置、プラズマ溶射装置、超音波溶射装置を自社生産できる数少ない国内メーカーです。

お問い合わせを送信

製品説明

Airico-M3 コールドスプレー装置はタッチスクリーンで操作します。装置設計構造はフルクローズドループ自動制御構造を採用しています。すべてのガスは、輸入された圧力センサーと輸入された圧力調整バルブによって制御されます。圧力をリアルタイムで監視して、自動的にプロセス設定値に到達することができます。使用される燃料はプロパンであり、助燃剤は空気です。市販されているガスエンジンの中でも非常に安定した燃焼モードです。スプレーガンの構造はロケット発電機の原理に従って設計されています。火炎流速は2000m/s以上に達し、出力も大きく無段階に調整可能です。スプレーガンは軸中心粉体供給を採用しています。この新しい射出方法により、粉末の溶解が改善され、火炎全体に均一に分散されるため、被覆効率とコーティングの品質が向上します。プロセス式保存・呼び出し機能を備えており、パラメータの追加・変更・保存が可能です。システム燃料は完全閉ループ設計、モジュール設計、高性能 PLC 制御、安定した簡単な操作を採用しています。調製されたコーティングは優れた性能を備え、気孔率は 1% 未満 (平均気孔率は 0.5% 未満) であり、1 時間あたり 30KG の粉末の噴霧効率を備えています。

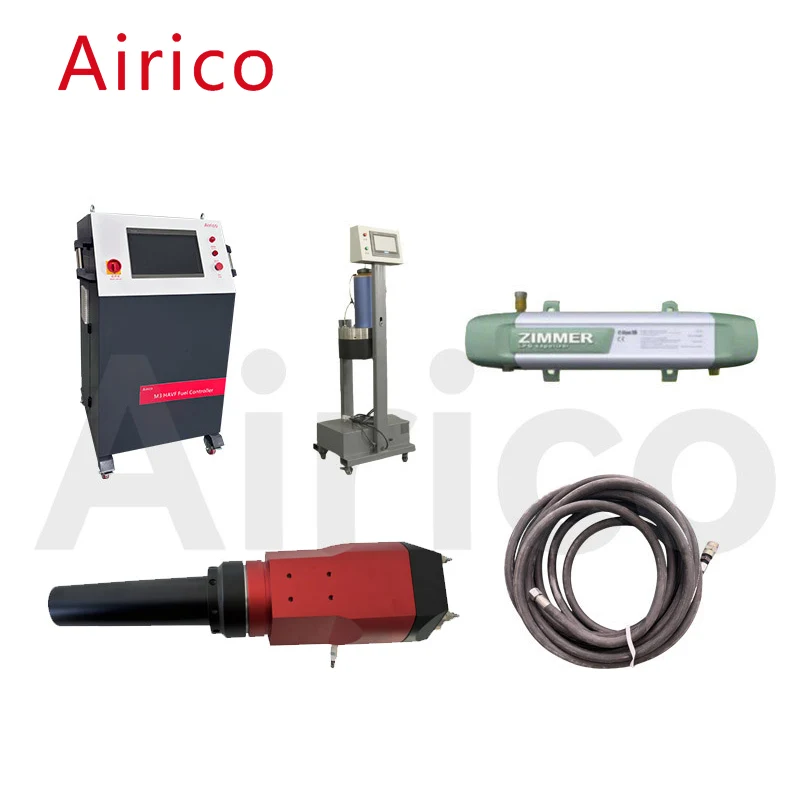

Airico-M3 コールドスプレー装置システム

Cold Spraying Equipment

Airico-M3 コールドスプレー制御システムは、同様の海外製品と比較して高度なレベルを備えており、優れた性能と簡単な操作を備えています。スプレープロセスの完全デジタル操作と、システムのスプレーパラメーターのリアルタイム監視を実現し、システム障害に即座に対応できます。

Airico-M3 コールドスプレー装置の基本パラメータ

番号	プロジェクト	基本パラメータ
1	制御タイプ	タッチスクリーン+MFC質量流量計+シーメンスPLC制御
2	定格電力	550W
3	供給電圧	AC220V；50Hz
4	労働環境	屋内、室温
5	灯油圧力・流量	1.2Mpa15～24L/h
6	酸素圧力・流量	1.6Mpa800-1100L/h
7	制御盤外形寸法	500×1050×1364mm
8	制御盤重量	80kg

粉体供給装置

Cold Spraying Equipment

このタイプの粉体フィーダーは外国技術を採用し、制御システムをアップグレードし、粉体の洗浄に便利です。スプレーガンのメインガスは粉体供給ガスとして使用されます。噴霧された粉体は、多孔質粉体供給トレイの回転により粉体供給装置の出口まで搬送される。粉末はガス圧によって一緒に粉末供給バケットから出て、スプレーガンに入ります。タッチスクリーン上のサーボモーターの速度を調整して粉体の送り量を調整します。

粉体供給装置パラメータテーブル

番号	プロジェクト	基本パラメータ
1	粉体の供給方法	スクレーパーエア式
2	ダブルチューブ容量	3.0L
3	粉末ガスの配送	窒素またはアルゴン
4	粉体供給用のガス圧	0.4～1.2MPa
5	粉体供給速度	0~160g/分
6	粉体吐出精度	±1%
7	粉体搬送ガス流量	0～25L/分
8	粉体供給装置の外形寸法	900×450×1650mm
9	粉体フィーダーの重量	50kg

輸入プロパン気化器

Cold Spraying Equipment

気化器のタイプ/モデル	間接丨乾式電気丨フィードアウト
	モデル	Z25	Z40	Z50	Z100	Z150
危険区域の分類		クラス I、ディビジョン 1、グループ D、T3。 Ex d IIA T3 Gb
承認		UL/ULc、CE(ATEX &IECEx)、PED(SEP)
気化能力	kg/時	25	40	50	100	150
	米ガロン/時	12.5	20	25	50	75
	MMBTU/時	1.1	1.8	2.2	4.5	6.8
液体入口接続		1/2 インチ FNPT	1/2"FNPT	1/2 インチ FNPT	3/4"FNPT	3/4" FNPT
蒸気出口接続		1/2 インチ FNPT	1/2 インチ FNPT	1/2"FNPT	3/4"FNPT	3/4"FNPT
設計圧力 (MAWP)		250 psig-17.2 barg
リリーフバルブ設定点		250 psig-17.2 barg
静水圧試験圧力		375 psig-25.9 barg
本体寸法図		長さ26.7インチ×高さ9.5インチ×幅8.3インチ。			長さ67.2インチ x 高さ9.5インチ x 幅8.3インチ。
		677mmLx241mmHx210mmW			1706mmLx241mmHx210mmW
出荷時の寸法		長さ34インチ x 高さ11インチ x 幅14インチ			長さ75インチ x 高さ11インチ x 幅14インチ
		863mmLx280mmHx356mmW			1905mmLx280mmHx356mmW
配送重量		55ポンド/25kg			145ポンド/66kg
オプションのアクセサリ		タンクマウントキット;タンクマウント配管キット;壁取り付けキット、ストレーナーおよび配管			フロアマウントキット;ウォールマウントキット、ストレーナーおよび配管キット;レギュレーター/ゲージキット;ドレンバルブキット

Airico-M3 超音速エア装置スプレーガン

Cold Spraying Equipment

Airico-M3 スプレーガンは、燃料としてプロパン、燃焼ガスと冷却ガスとして空気、粉末供給に窒素を使用します。スプレーガンは長時間連続して安定して動作できます。

Airico-M3 スプレーガンの基本パラメータ

番号	プロジェクト	基本パラメータ
1	火炎速度	2100m/秒
2	冷却方法	空冷
3	コーティングの気孔率	0.1%～0.3%
4	結合強度	>85MPa
5	スプレーに適した粉末サイズ	10-45um
6	労働環境	防火・換気された防音室
7	スプレーガンの外形寸法	80mm×90mm×300mm
